重載連接器

重載連接器是專門為滿足苛刻的環境條件的要求所設計應用的。其實現大量及復雜電路的預先安裝，極大地提高了設備的安裝效率，減少了接線錯誤率。部分軌道交通連接器安裝在外部，不但要適應高速、強震、高溫的工作環境，還要承受炎熱、振動、鹽分等惡劣因素。

重載連接器

關鍵詞：電力系統及自動化、自動控制、接線端子

所屬分類:

聯接技術

在線留言

推薦產品

產品信息

概述

重載連接器是專門為滿足苛刻的環境條件的要求所設計應用的。其實現大量及復雜電路的預先安裝，極大地提高了設備的安裝效率，減少了接線錯誤率。部分軌道交通連接器安裝在外部，不但要適應高速、強震、高溫的工作環境，還要承受炎熱、振動、鹽分等惡劣因素。重載連接器無論是機械性能、電氣性能還是環境性能都完美符合。與標準系列相比，能夠合理利用有效空間，布局緊湊，節約30%~40%的安裝空間。

特點

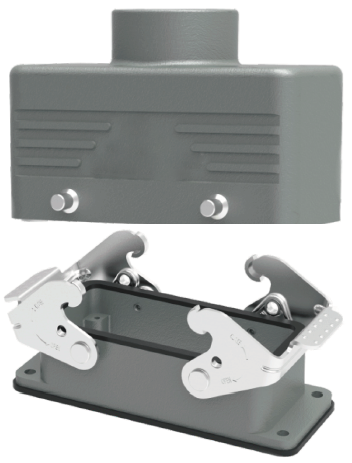

重載殼體
①防護外殼上座: 有標準結構或高結構，頂部或側面出線，2耳或4耳，單扣或雙扣形式。 ②防護外殼底座: 有開孔安裝，表面安裝及電纜對接: 底座上鎖扣方式有單扣或雙扣及2耳、4耳的區分。

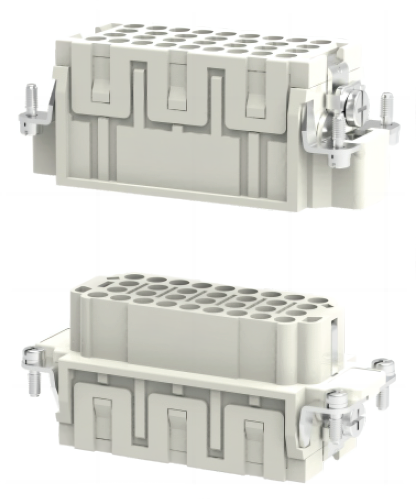

重載插體
①公插體&插體連接?式有螺釘壓接，冷壓壓接，籠式連接，彈簧連接。
電纜接頭
有M制與PG制螺紋區分，選擇時需看電纜或連接導線線徑大小情況而定。

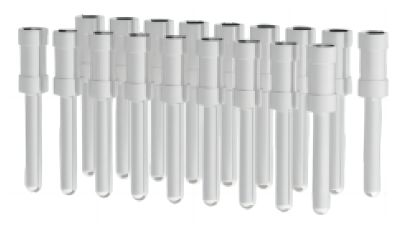

公插針/母插針
材料通常為銅合金，表面通常為鍍銀，也可選擇鍍金。

應用場景

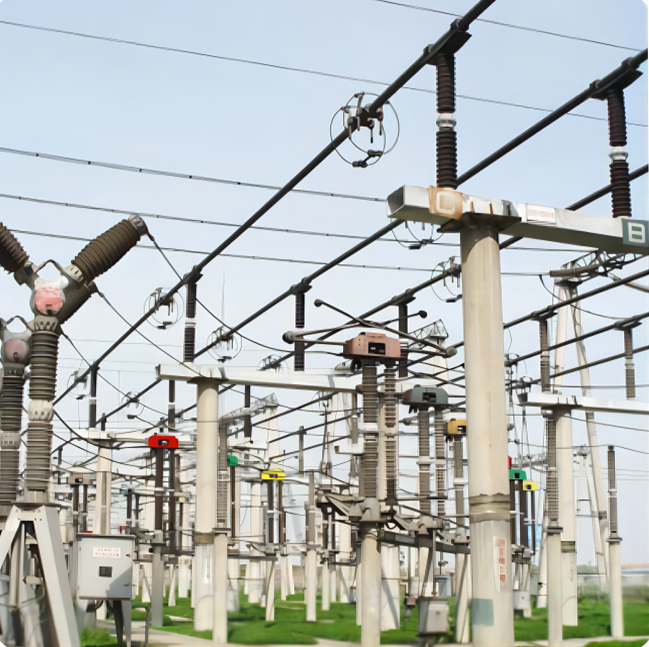

工業自動化行業	新能源行業	電力行業

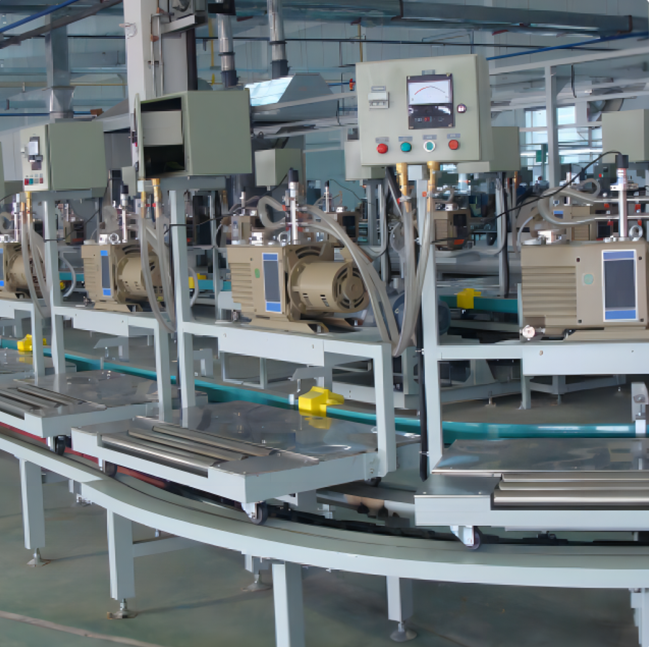

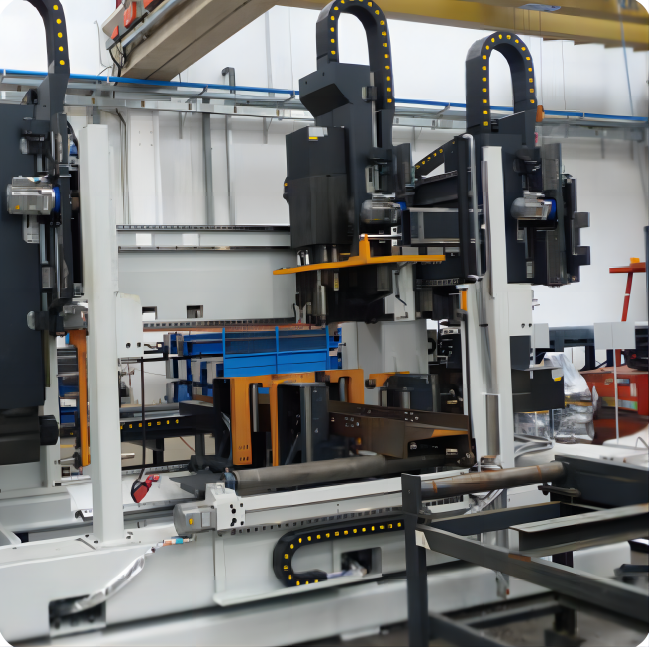

軌道交通行業	機器人行業	自動化產線行業

技術參數

概述
規范	DINEN 60 664
規范	DIN EN61 984
額定電流	≤200A
額定電壓	≤100V
額定脈沖電壓	8KV
污染程度	3
依據UL/CSA額定電壓	600V
絕緣電阻	≥1010Q
材料	聚碳酸酯
工作溫度范圍	-40°℃~+125°℃
依據UL94阻燃等級	V-0
可拔插次數	≥500
材料	銅合金
表面處理	鍍金
表面處理	鍍銀
