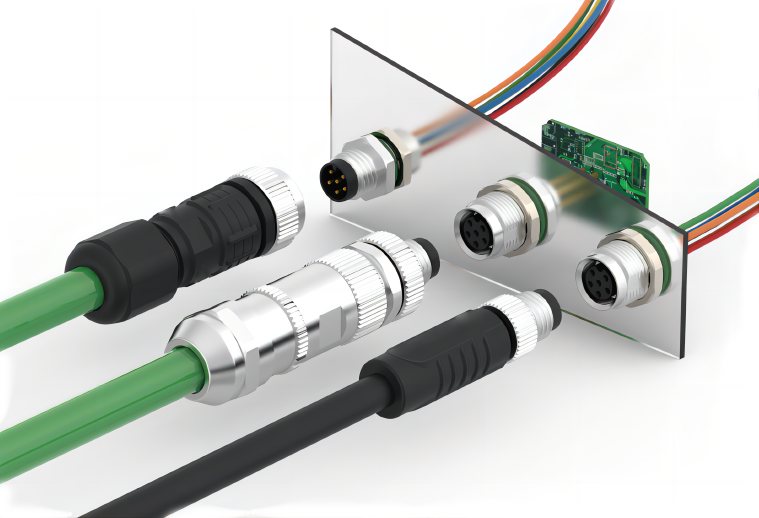

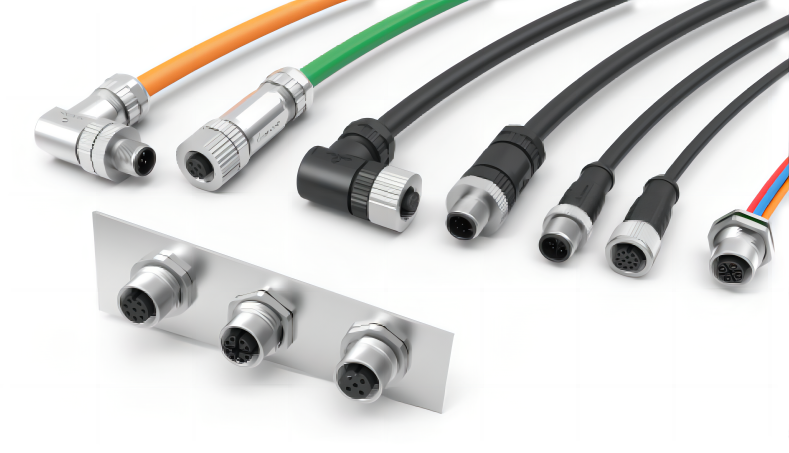

圓形連接器

圓形連接器具有小型輕量、高抗沖擊能力、快速鎖緊、便捷安裝等特點，順應了當下工業領域?qū)B接器的普遍要求。圓形連接器均采用螺紋鎖緊式結構，通過有限元分析法對其旋合螺紋每圈的接觸力進行分析，以提高其密封性、可靠性以及抗振動能力。

圓形連接器

關鍵詞：電力系統及自動化、自動控制、接線端子

所屬分類:

聯接技術

在線留言

推薦產品

產品信息

概述

圓形連接器具有小型輕量、高抗沖擊能力、快速鎖緊、便捷安裝等特點，順應了當下工業領域?qū)B接器的普遍要求。圓形連接器均采用螺紋鎖緊式結構，通過有限元分析法對其旋合螺紋每圈的接觸力進行分析，以提高其密封性、可靠性以及抗振動能力。

特點

優勢

特點

密封性強，防護性能可達IP67；

外形尺寸優化，占用空間有限；

可選全方位屏蔽，提供可靠的電磁保護；

可選接線方式，適用于持續沖擊、振動的應用環境；

適用于各種場合的連接技術；

可與市場同系列連接器互配；

線纜材質：PUR，PVC；

防護等級：IP67，IP68；

屏蔽可選；

接線方式可選；

符合IEC61076標準；

應用場景


軍事	航天	汽車

航空	軌道	醫療

技術參數

概述
標準	IEC61076	端子載體材料	PU/PA
系列	M5/M8/M12	端子材料	Copper Alloy,Gold-plated
Pin針數量	/	金屬螺圈	Copper Alloy with Nickel Plated
額定電流	≤12A	膠圈	Silicone
額定電壓	≤630V	電纜外皮材料	PUR/PVC
絕緣電阻	≥100MΩ	屏蔽	Unshielded
接觸電阻	≤5mΩ	機械壽命	＞100 mating cycles
運行溫度	-25~+85℃	-	-
防護等級	IP67	-	-
